О-образное кольцо
О-образное кольцо находит множество применений в каждом секторе промышленности; при выборе соответствующего материала отличные возможности адаптации к разным температурам и средам; применение в основном в качестве статического уплотнения или элемента преднатяга для уплотнений из PTFE: для динамического уплотнения мы рекомендуем наши профили S20-R/K20 -R или S35-P/K35-P.
| Температура |
V макс. |
P макс. |
| -30°C...+110°C |
- |
600 bar |
| -20°C...+110°C |
- |
600 bar |
| -50°C...+110°C |
- |
600 bar |
| -20°C...+110°C |
- |
600 bar |
| -30°C...+110°C |
- |
600 bar |
| -30°C...+100°C |
- |
160 bar |
| -20°C...+200°C |
- |
160 bar |
| -50°C...+50°C |
- |
160 bar |
| -25°C...+150°C |
- |
160 bar |
| -200°C...+260°C |
- |
160 bar |

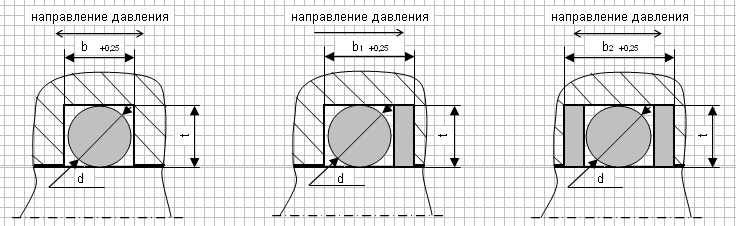

Параметры монтажной полости и рекомендации
|
| d |
t + 0,05 |
b |
b1 |
b2 |
Рекомендуемая ширина опорного кольца |
| 1.50 |
1.10 |
2.1 |
3.1 |
4.1 |
1.00 |
| 1.78 |
1.35 |
2.5 |
3.5 |
4.5 |
1.00 |
| 2.00 |
1.56 |
2.7 |
4.2 |
5.7 |
1.50 |
| 2.50 |
2.05 |
3.3 |
4.8 |
6.3 |
1.50 |
| 2.62 |
2.18 |
3.5 |
5.0 |
6.5 |
1.50 |
| 3.00 |
2.52 |
3.9 |
5.4 |
6.9 |
1.50 |
| 3.50 |
3.00 |
4.4 |
5.9 |
7.4 |
1.50 |
| 3.53 |
3.00 |
4.4 |
5.9 |
7.4 |
1.50 |
| 4.00 |
3.40 |
5.0 |
6.7 |
8.4 |
1.70 |
| 5.00 |
4.25 |
6.3 |
8.0 |
>9.7 |
1.70 |
| 5.33 |
4.53 |
6.7 |
8.4 |
>10.1 |
1.70 |
| 5.70 |
4.85 |
7.1 |
9.1 |
11.1 |
2.00 |
| 6.00 |
5.10 |
7.5 |
9.5 |
11.5 |
2.00 |
| 6.99 |
5.94 |
8.8 |
10.8 |
12.8 |
2.00 |
| 7.00 |
5.95 |
8.8 |
10.8 |
12.8 |
2.00 |
| 8.00 |
6.80 |
10.0 |
12.5 |
15.0 |
2.50 |
| 10.00 |
8.50 |
12.5 |
15.0 |
17.5 |
2.50 |
|
Эти профили изготавливаются под любые размеры монтажной полости
